仁碩科技485型產品均為標準的Modbus_RTU協議，可與PLC以及各種組態軟件直接通訊。本文介紹的案例是與昆侖通態MCGS組態屏的通訊應用。組態軟件與設備的通信地址以及波特率要保持一致，采集頻率100ms/次，通訊超時150ms.

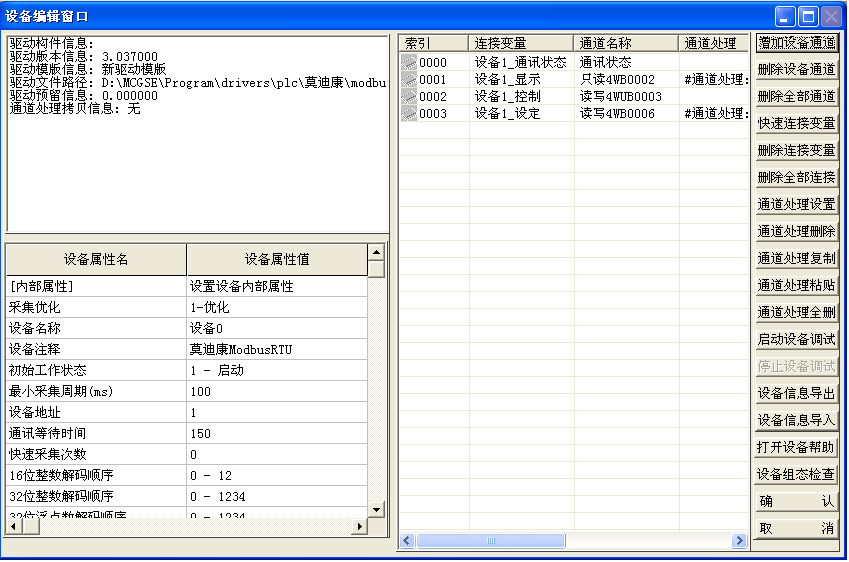

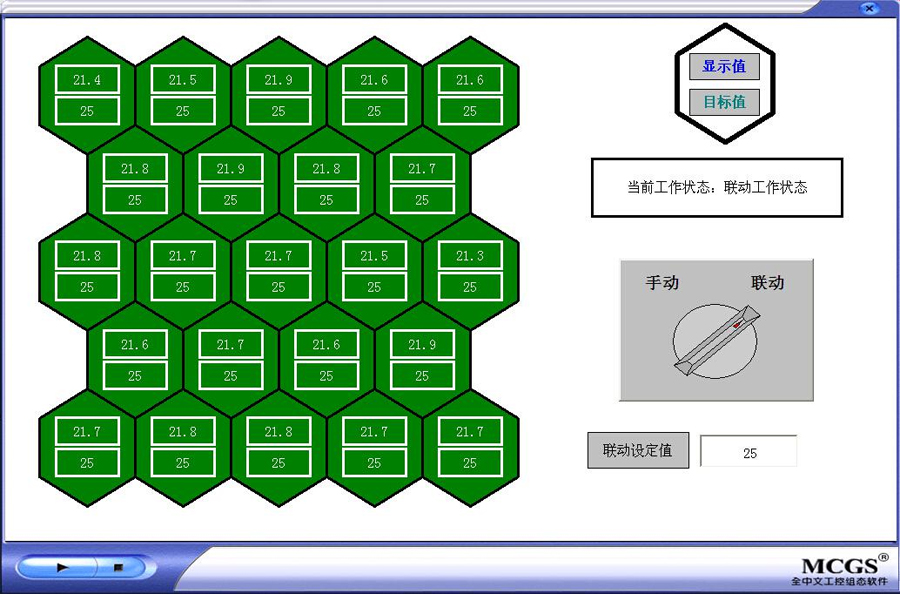

案例中共有23臺設備接在總線上，不同設備之間完全按照“手拉手”的方式布線，設備類型選擇莫迪康ModbusRTU，寄存器選擇只讀方式，濕度和溫度的寄存器分別為地址為40001和40002，數據選擇16位有符號數，通道處理選擇工程轉換，將得到的數據除以10換算成真實的溫濕度數據。部分設置及溫度顯示效果截圖如下:
